SPD常規試驗是按要求對每個SPD或其部件和材料進行的試驗，以保證產品符合設計規范。而SPD型式試驗區別于常規試驗，用于確定SPD的典型性能。了解型式試驗的要求和程序，對我們理解SPD產品設計和選擇會有一定的幫助。

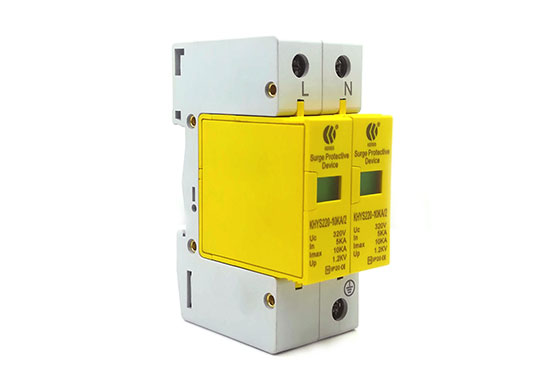

SPD外部脫離器的型式試驗

1. SPD的型式試驗

SPD型式試驗是對一種新的SPD設計完成時所進行的試驗，通常用來確定其典型性能，以證明符合有關標準。型式試驗和常規試驗的不同之處在于，型式試驗完成后一般不需要再對每個SPD或其部件和材料進行重復試驗，除非設計改變導致性能受影響，才需要重新做相關項目試驗。

SPD型式試驗的試驗條件、試驗要求和試驗程序等除應符合GB 18802.1-2011/IEC 61643-1：2005，MOD《低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器 性能要求和試驗方法》以外，一般還應按GB/T 17627.1-1998《低壓電氣設備的高電壓試驗技術 第一部分：定義和試驗要求》確定，每個試驗序列要求使用3個試品：

a. 如果其中1個試品滿足所有的試驗條款和合格判定要求，則這個試品通過了試驗；

b. 如果3個試品都通過了試驗，則SPD的設計是合格的；

c. 如果2個試品未通過試驗，則SPD的設計不合格；

d. 如果只有1個試品未通過試驗，則應用3個新試品重新做試驗，而且，這次不允許任何試品再試驗失敗。

試驗期間，SPD應被視為一個“黑盒子”，不允許對它進行維護或拆卸，某些試驗項目還要求SPD應和外部附件（包括外部脫離器等）一起進行型式試驗。

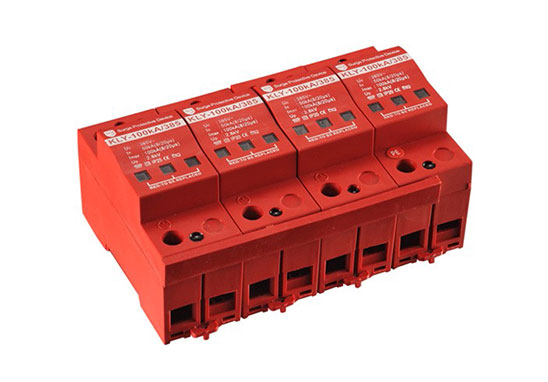

2. SPD外部脫離器的型式試驗

IEC 61643.11把SPD內部的脫離器和外部前端的后備過電流保護器統稱為內部或外部脫離器；并要求除TT和TN系統中N-PE之間的SPD以外，其余SPD均應帶脫離器，可以是內部或外部的，或者兩者兼有。

內部脫離器一般具有熱保護功能，采用低熔點合金材料制造；外部脫離器多數具有過電流保護功能，可以選用熔斷器、斷路器或剩余電流保護器（RCD）等。

外部脫離器應和SPD一起進行兩類型式試驗：標準試驗和附加試驗。

廣東雷寧普檢測防雷檢測能力

廣東雷寧普檢測是獨立的第三方防雷檢測機構，實驗室可承擔低壓電力系統交流電涌保護器（SPD ）、光伏系統直流電涌保護器（SPD），電信和信號網絡電涌保護器（ SPD ），雷電防護系統部件（LPSC），MOV，GDT等防雷裝置和元器件的測試、認證和技術服務。

我們檢測能力范圍覆蓋GB/T 18802、GB/T 33588、IEC 61643、UL1449、YD/T1542等各國防雷檢測標準的測試項目，具備國標、美規和歐規一站式檢測和安規認證的服務能力。

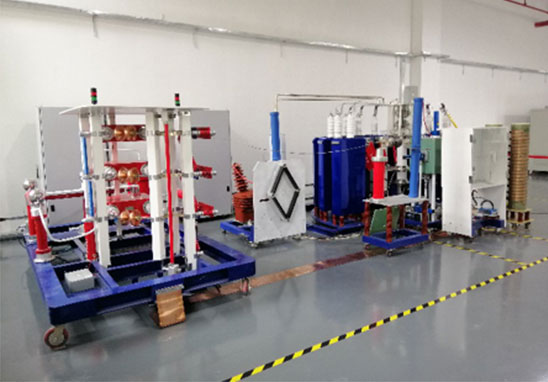

實驗室配備有浪涌沖擊電流發生器、浪涌沖擊電壓發生器、組合波發生器、高低壓TOV試驗平臺、短路電流試驗平臺、矢量網絡分析儀等國內外先進檢測設備，可以滿足1.2/50μS、8/20μS、10/350μS、10/700μS、1/1000μS、10/1000 μS 、1.2/50＆8/20μS不同的沖擊電流波形和電壓波形的測試需求，其中8/20波形沖擊電流幅值覆蓋至200kA，10/350波形沖擊電流幅值覆蓋至150kA。
