廣東雷寧普檢測是獲得國家資質認定的第三方雷電防護產品測試中心，實驗室具備防雷檢測資質，可提供網口雷擊測試，并出具網口雷擊測試報告。

一、網口雷擊測試差模試驗

試驗條件：1.2/50us(8/20us) L-N 耦合輸出，500V +/-交替，間隔60S 測試5次。

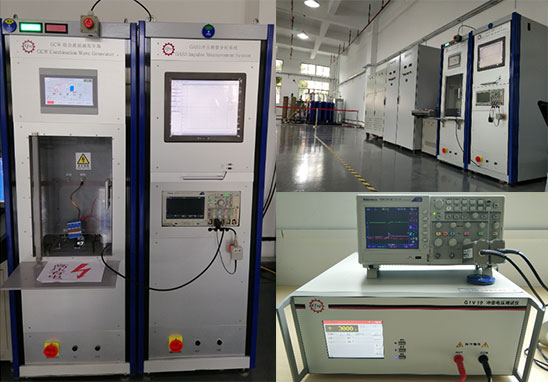

試驗設備：雷擊浪涌發生器、示波器。

試驗方法：

1. 被測設備上電，使其正常工作，被測網口能正常ping通網關。

2. 雷擊設備直接通過網口耦合進行測試。

3. 再通過被測網口連接被測設備，若不能連通，則網口已壞；若能夠連通，先檢查連接速率，再ping網關，最后測試吞吐能力。若連接速率正確，能ping通網關，吞吐量測試達標則可判定為通過；若其中一項有異常則判定為不通過。

差模測試結果說明：

后端加上TVS后，測試5次，電腦能夠連通、ping網關能夠ping通，判定為B級(因?yàn)闇y(cè)試時沒有耦合去耦網絡，不能在測試過程中ping網關)；去掉后端加上的TVS后，只測試了一次，網口不能連通，判定為D級，判定不通過。

試驗結論：TVS放在前端或不做保護，雷擊測試不能通過；后端加上TVS后測試通過，有差模保護作用。

二、網口雷擊測試共模試驗

試驗條件：1.2/50us(8/20us) L-PE耦合輸出，500V +/-交替，間隔60S 測試5次。

試驗設備：雷擊浪涌發生器、示波器。

試驗方法：

1. 被測設備上電，使其正常工作，被測網口能正常ping通網關。

2. 雷擊設備直接通過網口耦合進行測試。

3. 再通過被測網口連接被測設備，若不能連通，則網口已壞；若能夠連通，先檢查連接速率，再ping網關，最后測試吞吐能力。若連接速率正確，能ping通網關，吞吐量測試達標則可判定為通過；若其中一項有異常則判定為不通過。

共模測試結果說明：

1. 網口1、2短路連接儀器L，板上地飛線出來連接PE，后端加上TVS后，測試5次，網口可以正常連通，ping測試OK。

2. 網口1、2短路連接儀器L，網口4腳連接PE，后端加上TVS后，測試5次，網口可以正常連通，ping測試OK，但是背面的75歐姆電阻以損壞，75歐姆電阻損壞不影響正常連通，ping包，但會喪失共模干擾能力。

試驗結論：75 歐姆電阻封裝應當適當加大。

以上就是關于網口雷擊測試報告哪里可以出的介紹，如果您有產品需要做雷擊浪涌測試，出雷擊測試報告，歡迎聯系廣東雷寧普檢測工程師！
